مبدل DEP-8I12-MB یک مبدل سیگنال آنالوگ 4 تا 20 میلی آمپر به خروجی RS485 با پروتکل Modbus RTU است. این مبدل دارای هشت ورودی جریانی است که به عنوان یک Modbus Slave عمل کرده و قابلیت برقراری ارتباط با هر دستگاه Modbus Master را دارا است. برای حفظ صحت اطلاعات، این مبدل از ایزولاسیون گالوانیکی سه طرفه بین مدار منبع تغذیه، ورودی ها و خروجی RS485 استفاده می کند. این مکانیزم ایزولاسیون، با ایجاد یک سپر محافظتی قوی، از انتقال خطرات احتمالی مانند جرقه، افزایش ولتاژ یا اتصال کوتاه در سطح فیلد به بخش کنترل جلوگیری کرده و همچنین از ایجاد حلقه زمین ممانعت می کند. به این ترتیب، تجهیزات کنترلی از آسیب محافظت شده و عملکرد سیستم پایدار می ماند.
ورودی های این کارت باید از نوع اکتیو باشند.این بدان معناست که کارت قادر به تأمین تغذیه مورد نیاز سنسورهای متصل به آن نیست و سنسورها باید از منبع تغذیه خارجی استفاده کنند.

از جمله مشخصات برجسته این کارت میتوان به موارد زیر اشاره کرد
بهره گیری از الگوریتم خطی سازی پیشرفته و کالیبراسیون سخت افزاری 17 نقطه ای به تفکیک هر کانال جهت دستیابی به حداکثر دقت اندازه گیری.
مجهز به پورت ارتباطی RS-485 با ایزولاسیون کامل گالوانیک (Full Galvanic Isolation) در هر دو بخش سیگنال و تغذیه جهت ایمنی و پایداری حداکثری.
امکان آدرس دهی سخت افزاری و انتخاب بادریت (Baud Rate) با استفاده از دیپ سوییچ جهت راه اندازی سریع در شبکه Modbus

Input: 8-CH Current) (Active Inputs only)
Factory Calibrated: 17-Point Precision Calibration for each channel.
Isolation: 1,5 KVAC at 3-way
Output: 2 wire isolated RS485 15 KV ESD Protection
Protocol: Modbus RTU slave
Accuracy: 0.05 F.S. (Calibrated)
Resolution: 12 bit
power supply: 22 to 26 (type:24 VDC 1.5 W)

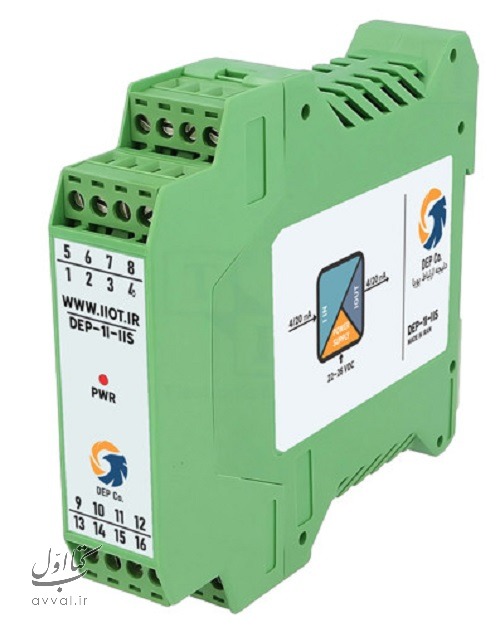

مبدل DEP-1I-IIS یک ایزولاتور جریان است که برای جداسازی سیگنال آنالوگ 4 20 mA به کار می رود. این مبدل از ورودی جریان در دو حالت اکتیو و پسیو پشتیبانی می کند. این مبدل از ایزولاسیون گالوانیکی سه طرفه بین مدار منبع تغذیه، ورودی و خروجی استفاده می کند. این مکانیسم ایزولاسیون، با ایجاد یک سپر محافظتی قوی، از انتقال خطرات احتمالی مانند جرقه، افزایش ولتاژ یا اتصال کوتاه در سطح فیلد به بخش کنترل جلوگیری کرده و همچنین از ایجاد حلقه زمین ممانعت می کند. به این ترتیب، تجهیزات کنترلی از آسیب محافظت شده و عملکرد سیستم پایدار می ماند.
همچنین یک عدد مولتی ترن برای کالیبراسیون دقیق خروجی جریان در دسترس است.
ایزولاتورهای سیگنال در صنعت به دلایل مختلفی استفاده می شوند که مهم ترین آنها عبارتند از:
محافظت از تجهیزات: ایزولاتورها می توانند از تجهیزات حساس در برابر ولتاژهای بالا و نویزهای الکتریکی محافظت کنند. این حفاظت می تواند جلوی آسیب های جدی به دستگاه ها و سیستم ها را بگیرد.
جدا کردن زمین های مختلف: در بسیاری از سیستم های صنعتی، ممکن است زمین های مختلفی وجود داشته باشد که نیاز به جداسازی دارند تا از مشکلات مربوط به حلقه های زمین (ground loops) جلوگیری شود. ایزولاتورها این امکان را فراهم می کنند که سیگنال ها بدون انتقال مستقیم بین زمین ها منتقل شوند.
افزایش دقت سیگنال ها: ایزولاتورها می توانند سیگنال ها را از نویزها و تداخل های الکتریکی جدا کرده و دقت سیگنال های اندازه گیری یا کنترل را افزایش دهند. این موضوع به ویژه در سیستم های اندازه گیری دقیق اهمیت دارد.
Input: 4 20 mA(Active Passive)
Output: 4 20 mA (Active Passive)
Max Transmission Accuracy: 0.1 F.S( 25 C)
Max Linearity Error: 0.02 F.S
Max Temperature Coefficient: 100 ppm K(Typ. 75 ppm K)
Isolation: 1,5 KVAC at 3-way
Nominal Voltage: 24 V DC
Input Range: 22 ... 26 V DC
Power Consumption: 2.5 W (Full Load)
Connection via screw terminals
DIN Rail Mounting
A 24 VDC isolated power supply is available for sensor power
one multiturn potentiometers are provided for individual calibration of current output.

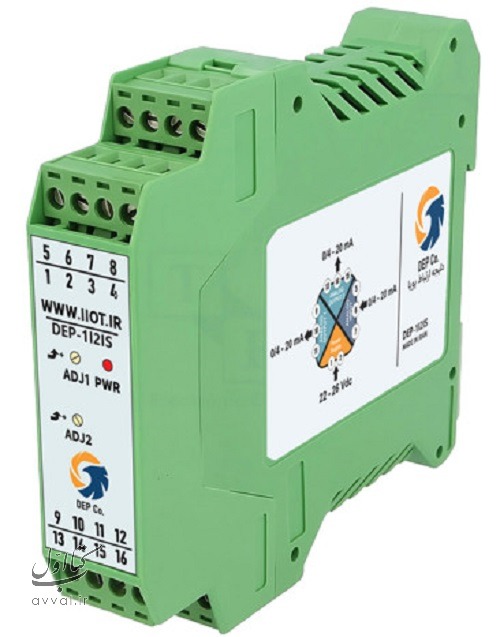

مبدل DEP-1I-2IS یک تکرارکننده سیگنال جریان 4 20 mA است که قابلیت تکثیر دو سیگنال خروجی 4 20 mA کاملا یکسان و ایزوله را دارد. هر کانال به طور مستقل عمل می کند، که این ویژگی از هرگونه تداخل احتمالی بین کانال ها جلوگیری می کند.همچنین دو مولتی ترن برای کالیبراسیون مجزا و دقیق هر یک از خروجی های جریانی در دسترس است. این مبدل از ایزولاسیون گالوانیکی چهار طرفه بین مدار منبع تغذیه، ورودی و هر کدام از خروجی ها به طور جداگانه استفاده می کند. این مکانیسم ایزولاسیون، با ایجاد یک سپر محافظتی قوی، از انتقال خطرات احتمالی مانند جرقه، افزایش ولتاژ یا اتصال کوتاه در سطح فیلد به بخش کنترل جلوگیری کرده و همچنین از ایجاد حلقه زمین ممانعت می کند. به این ترتیب، تجهیزات کنترلی از آسیب محافظت شده و عملکرد سیستم پایدار می ماند.
ورودی های این کارت هم از نوع پسیو و هم اکتیو می باشند.این بدان معناست که در حالت اکتیو کارت قادر به تأمین تغذیه موردنیاز سنسور متصل به آن می باشد..
Input: 4 20 mA(Active Passive)
Output:2 isolated analog 4 20 mA (Active Passive)
Max Transmission Accuracy: 0.1 F.S( 25 C)
Max Linearity Error: 0.02 F.S
Max Temperature Coefficient: 100 ppm K(Typ. 75 ppm K)
Isolation: 1,5 KVAC at 4-way
Nominal Voltage: 24 V DC
Input Range: 22 ... 26 V DC
Power Consumption: 3.5 W (Full Load)
Connection via screw terminals
DIN Rail Mounting
A 24 VDC isolated power supply is available for sensor power
Two multiturn potentiometers are provided for individual calibration of each current output.
